一. 前言：

1.1 二叉搜索树的缺陷：

如果插入一连串连续的数据，如下图所示：

形成了一颗非平衡树:

• 比较好的二叉搜索树应该是左右分布均匀的；
• 但是插入连续数据后，分布的不均匀，变成非平衡树；
• 对于一颗平衡二叉树来说，插入或查找等的操作效率是O(logN);
• 对于一颗非平衡二叉树，相当于编写了一个链表，查找效率变成了O(N);

1.2 常见的平衡树

为了能以较快的时间O(logN)来操作一棵树，我们需要保证树尽量是平衡的，时间复杂度接近O(logN)；

常见的平衡树有哪些呢？

AVL树

• AVL树是最早的一种平衡树，它有办法保持树的平衡(每个节点多存储了一个额外的数据)；
• 因为AVL树是平衡的，所以时间复杂度也是O(logN);
• 但是，每次插入或删除操作相对于红黑树来说都不高，整体效率不如红黑树；

红黑树

• 红黑树也通过一些特性来保持树的平衡；
• 因为是平衡树，所以时间复杂度也是O(logN);
• 每次插入或删除操作，红黑树性能优于AVL树，所以现在平衡树的应用基本都是红黑树。

二. 认识红黑树

2.1 邂逅红黑树

首先，红黑树很难，难到什么程度呢？

• 数据结构中一个难点中的难点；
• 数据结构很难，红黑树将难度上升了一个档次；

ok，在这里，一起来踏入数据结构红黑树这块禁区。

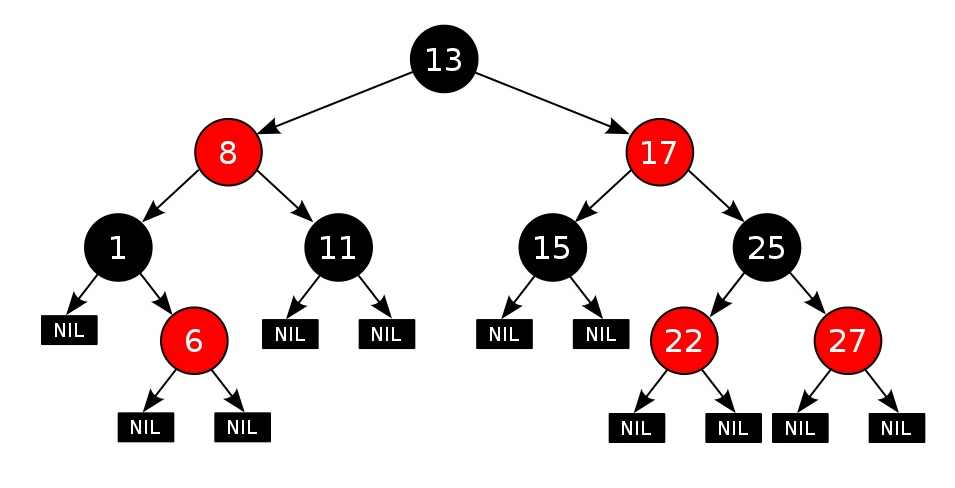

2.2 红黑树的规则

红黑树除了符合二叉搜索树的基本规则外，还添加了以下特性：

1. 节点是黑色或红色；
2. 根节点是黑色；
3. 每个叶子节点都是黑色的空节点（NIL节点）；
4. 每个红色节点的两个子节点都是黑色。（从每个叶子到根的所有路径上不能有两个连续的红色节点）
5. 从任一节点到其每个叶子的所有路径都包含相同数目的黑色节点。

2.3 红黑树的相对平衡

前面的约束，确保了红黑树的关键特性：

• 从根叶子的最长路径，不会超过最短可能路径的两倍长；
• 结果就是这个树基本是平衡的；
• 虽然没有做到绝对的平衡，但是可以保证在最坏的情况下，依然是高效的；

为什么可以做到最长路径不会超过最短路径的两倍呢？

• 特性4决定了路径不能有两个相连的红色节点；
• 最短的可能路径都是黑色节点；
• 最长的可能路径是红色和黑色交替；
• 特性5所有路径都有相同数目的黑色节点；
• 这就表明了没有路径能多余任何其他路径的两倍长；

三. 红黑树的变换

插入一个新节点时，有可能树不再平衡，可以通过三种方式的变换让树保持平衡：

3.1 变色：

为了重新符合红黑树的规则，尝试把红色节点变为黑色，或者把黑色节点变为红色；

• 首先需要知道插入的新的节点通常都是红色节点
• 因为在插入节点为红色的时候，有可能不违反红黑树任何规则；
• 而插入黑色节点，必然会导致一条路径上多了黑色节点，这是很难调整的；
• 红色节点可能导致出现红红相连的情况，但是这种情况可以通过颜色调换和旋转来调整。

3.2 旋转

3.2.1 左旋转

逆时针旋转红黑树的两个节点，使得父节点被自己的右孩子取代，而自己成为自己的左孩子。

图中，身为右孩子的Y取代了X的位置，而X变成了Y的左孩子，把b推过来，此为左旋转。

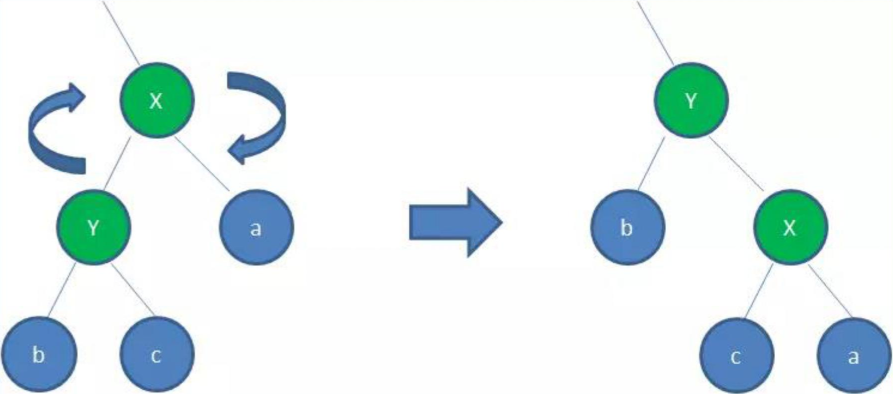

3.2.2 右旋转

图中，身为左孩子的Y取代了X的位置，而X变成了Y的右孩子，把c推过来，此为右旋转。

如果它们有子树也不影响旋转。

四. 插入操作的情况分析

设要插入的节点为N,其父节点为P，祖父节点为G，其兄弟节点为U（即P和U是同一个节点的子节点）

4.1 情况一

新节点N位于树的根上，没有父节点。

• 这种情况下，我们直接将红色变换成黑色即可，这样满足特性2

4.2 情况二

新节点的父节点P是黑色。

• 特性4没有失效(新节点是红色的)，特性5也没有问题；
• 尽管新节点N有两个黑色的叶子节点nil，但是新节点N是红色的，所以通过它的路径中黑色节点的个数依然相同，满足特性5。

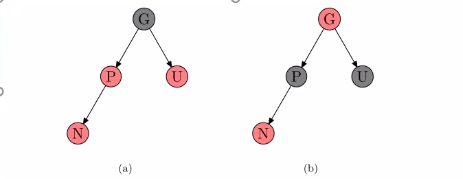

4.3 情况三

• P为红色，U也是红色；
• 父红叔红祖黑 转换为 父黑叔黑祖红

可能出现的问题：

• N的祖父节点，G的父节点也可能是红色，这就违反了特性3，可以递归调整颜色；
• 如果递归调整到了根节点，就需要进行旋转了，文章最后例子中会遇到这个问题。

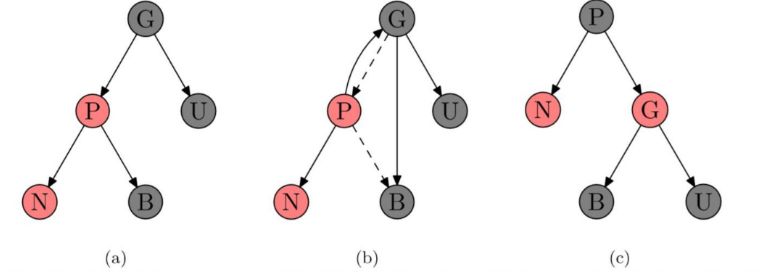

4.4 情况四

• N的叔叔U是黑节点，且N是左孩子；
• 父红叔黑祖黑，N是左孩子。

需要转为：父黑 祖红 再右旋转

操作流程

• 交换以前的父节点P和祖父节点G的颜色（P为黑色，G变成红色。G原来一定是黑色）；
• 对祖父节点进行依次右旋转；
• 旋转后的树中，以前父节点P现在是N之前祖父节点G的父节点；
• B节点向右平移，成为G节点的左子节点。

4.5 情况五

• N的叔叔U是黑节点，且N是右孩子；
• 父红叔黑祖黑，N是右孩子。

操作方案：

• 对P节点进行依次左旋转，形成情况四的结果；
• 对祖父节点G进行依次右旋转，并且改变颜色即可

操作流程：

• 以P为根，左旋转；

  • 将P作为新插入的红色节点考虑即可
• 自己变成黑色；
• 祖变成红色；
• 以祖为根，进行右旋转。

五. 红黑树的案例

案例：依次插入10 9 8 7 6 5 4 3 2 1 。

模拟对树的操作：https://www.cs.usfca.edu/~galles/visualization/RedBlack.html

开始

• 插入10

  • 将节点10的颜色改成黑色。

• 插入9

  • 符合情况2
  • 不需要任何变化

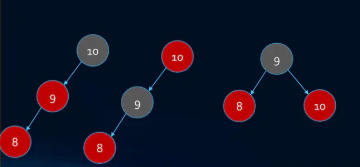

• 插入8

  • 符合情况4

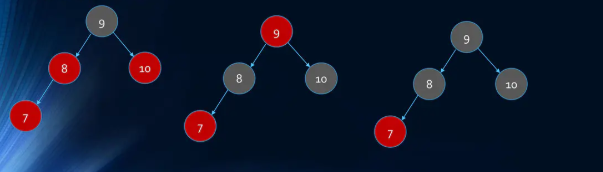

• 插入7

  • 符合情况3；
  • 变颜色后根节点为红，需要变黑。

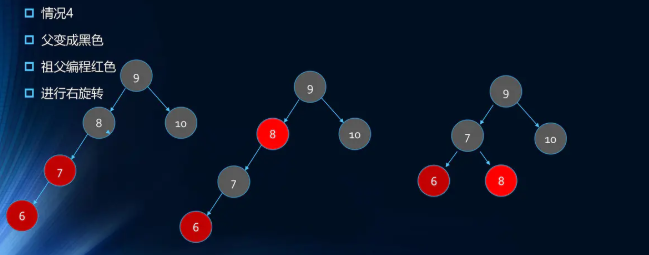

• 插入6

• 插入5

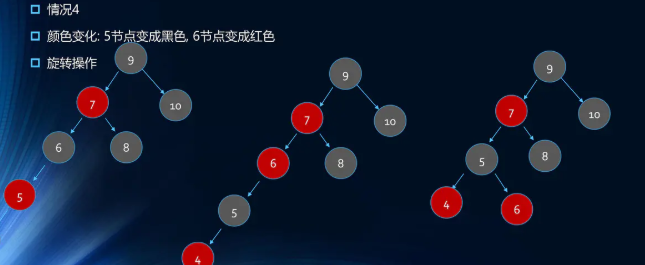

• 插入4

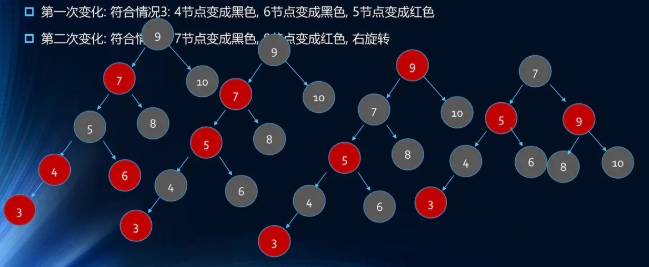

• 插入3

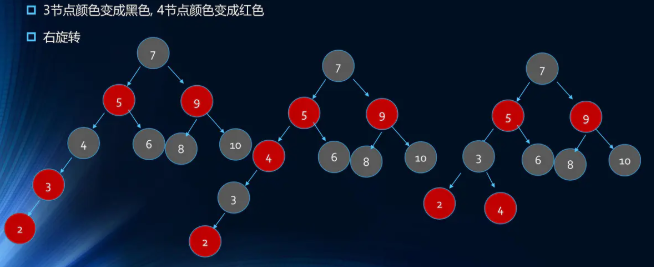

• 插入2

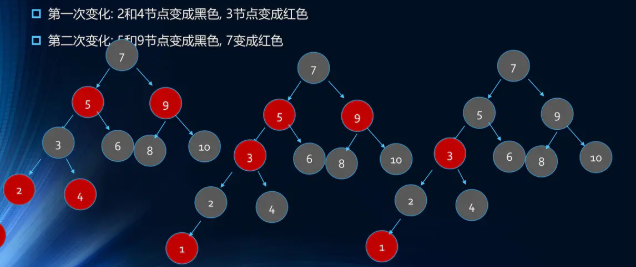

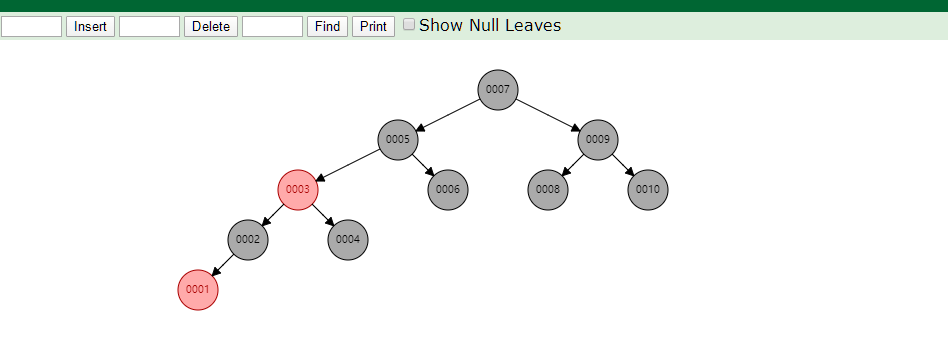

• 插入1

转自coderwhy：https://www.jianshu.com/p/00aae4f4d672
