西门子PLC仿真环境

修罗 2023-02-01 908 0条评论 c#

首页 / 正文

西门子PLC：德国西门子（SIEMENS）公司生产的可编程序控制器

S7-PLCSIM Advanced 一个仿真的模拟环境，使用TIA Portal进行调用，控制仿真设备的运行停止。

TIA Portal V15.1 用于PLC编程和仿真操作，是全集成自动化软件TIA Portal的简称，是西门子工业自动化集团发布的一款全集成自动化软件。它是业内首个采用统一的工程组态和软件项目环境的自动化软件，几乎适用于所有自动化任务。借助该全新的工程技术软件平台，用户能够快速、直观地开发和调试自动化系统。

前置操作

  • 安装win10虚拟机
  • 安装S7-PLCSIM Advanced4.0

  • 安装TIA Portal V15.1

    在win10虚拟机创建一个仿真的模拟环境

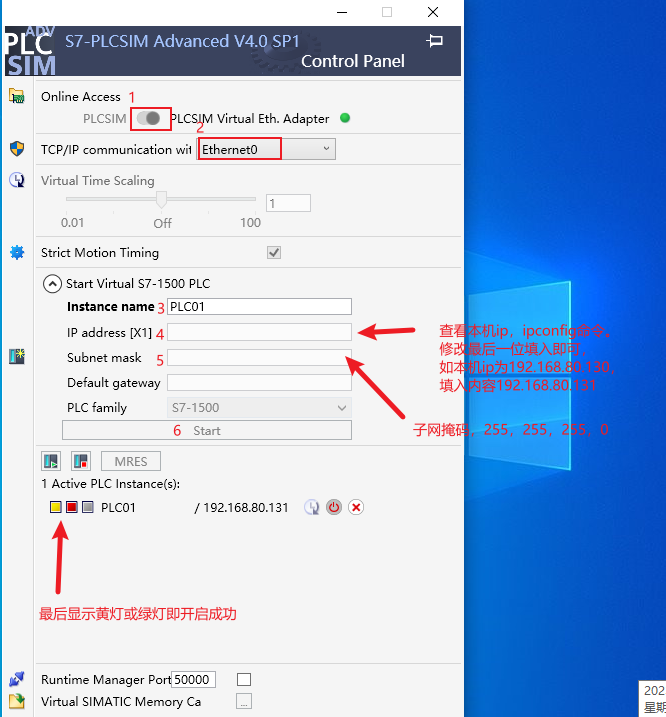

启动S7-PLCSIM Advanced

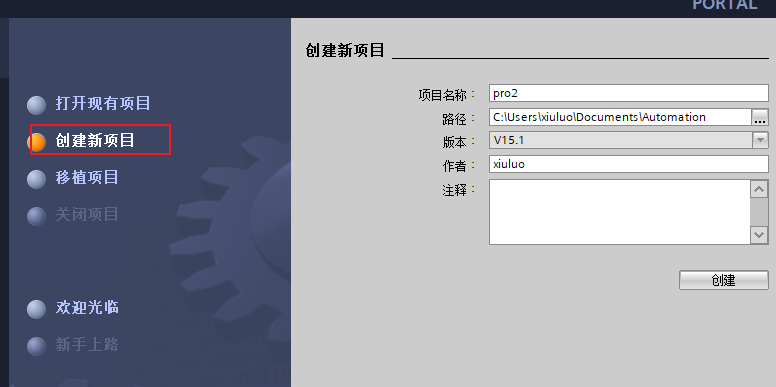

创建TIA Portal V15.1项目

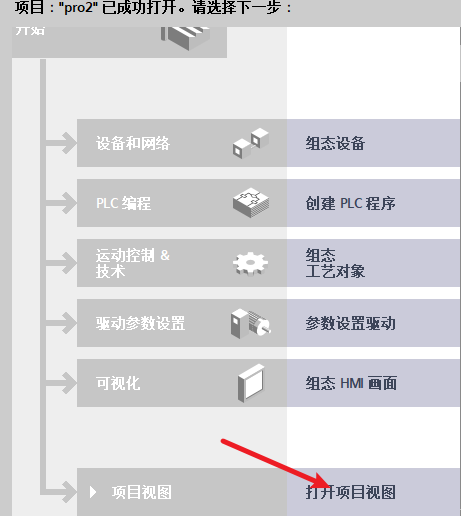

1.创建成功，打开项目视图

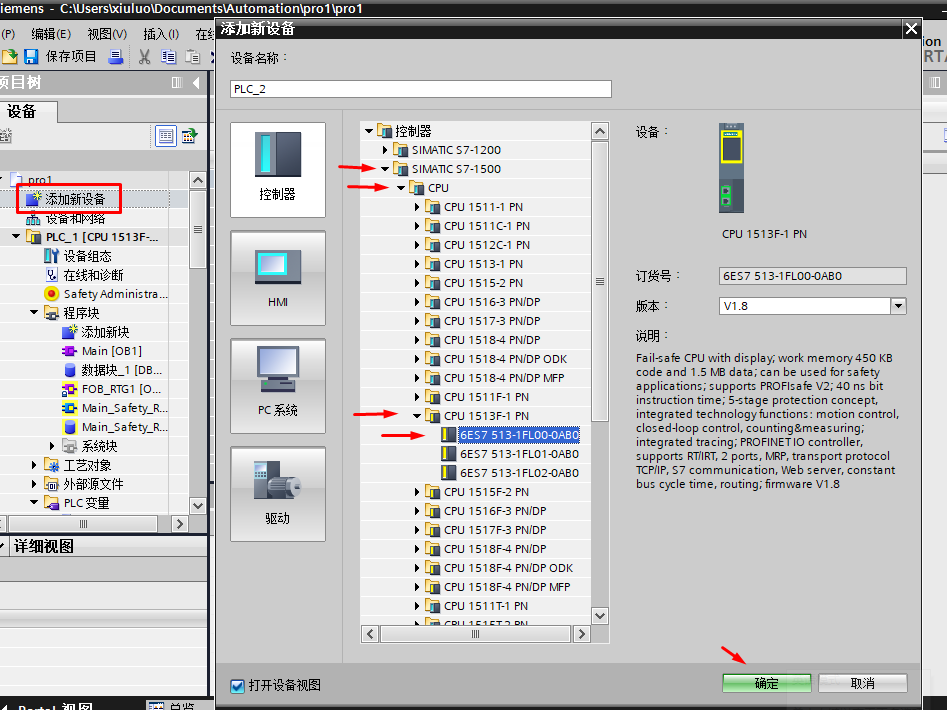

2.添加新设备

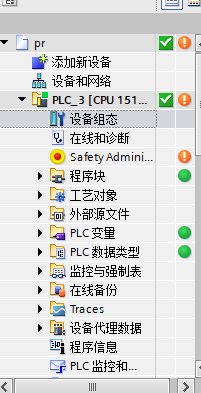

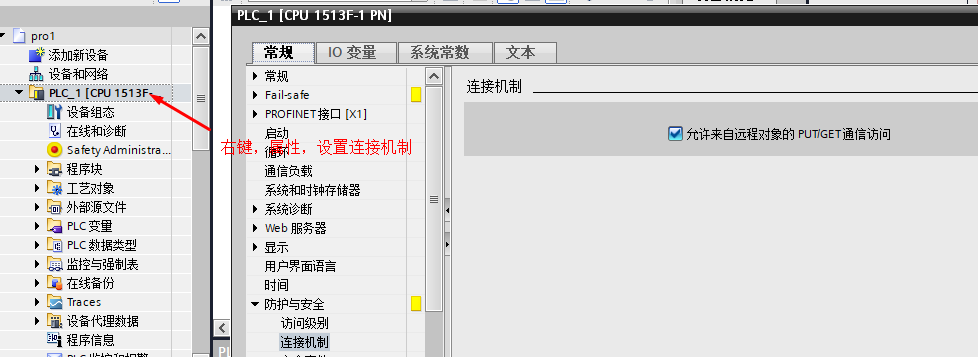

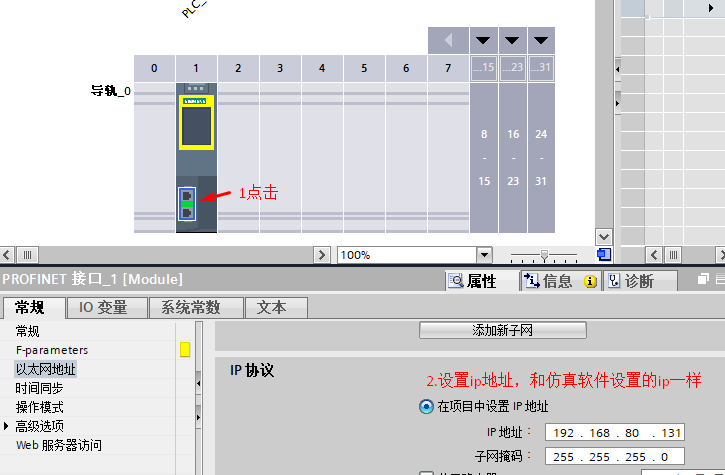

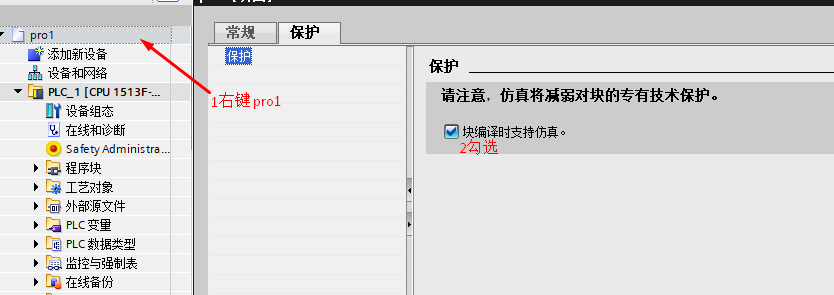

3.设置项（重要）

1.


2.


3.


设置完毕，点击右上角的保存项目

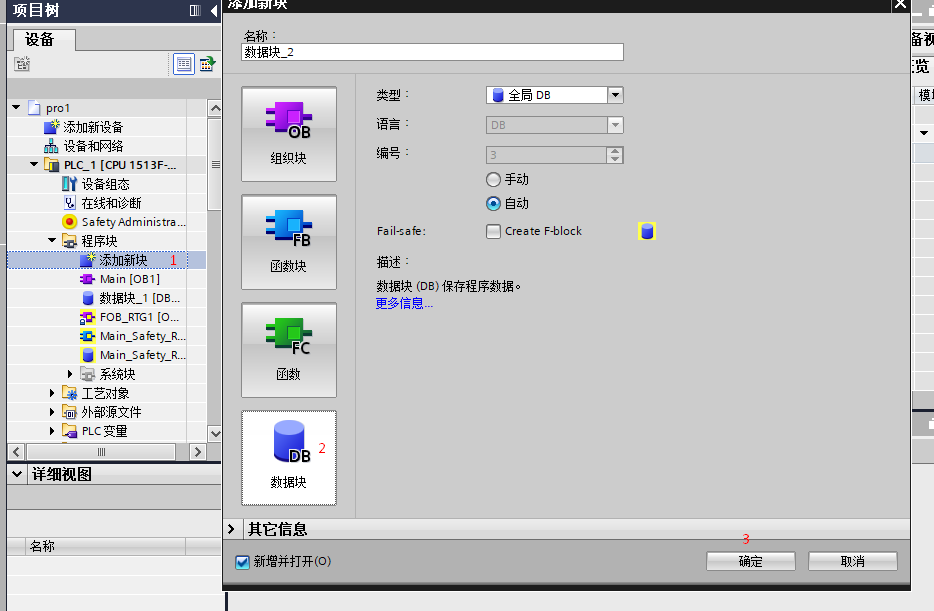

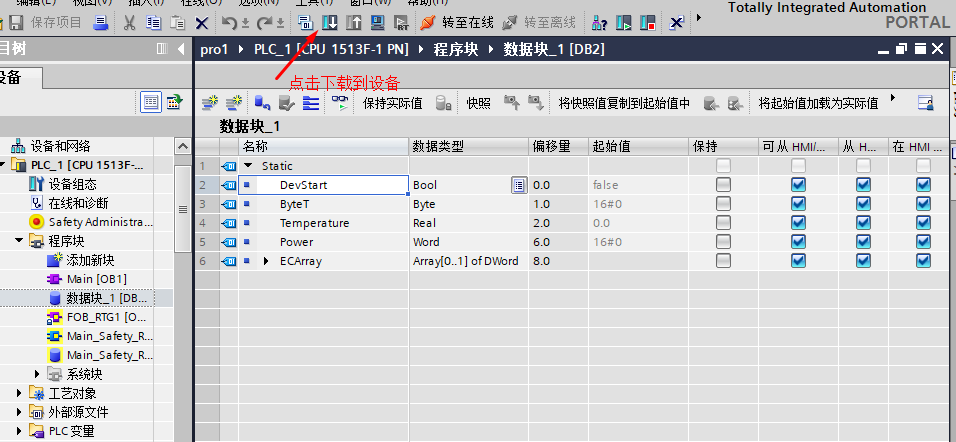

4.添加db块

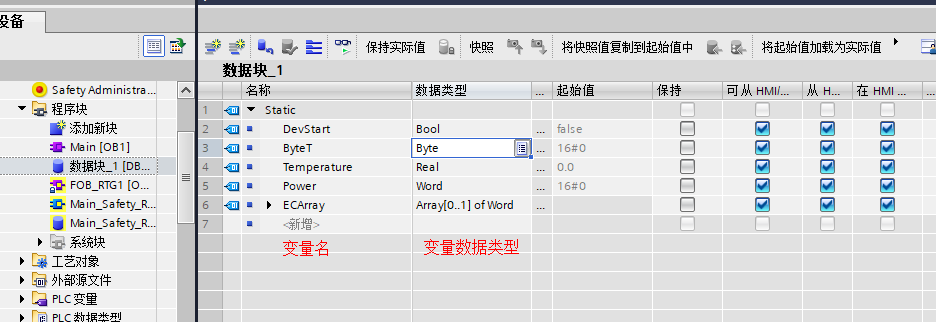

  • 添加变量


  • 取消勾选优化的块访问，添加偏移量


  • 点击编译


  • 编译完成

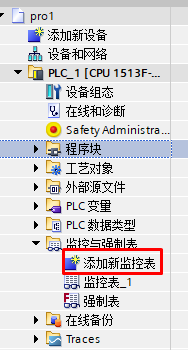

5.监控表

对数据实时访问和监控

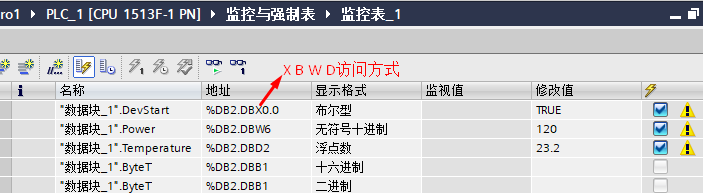

  • 添加监控数据

访问方式：X(bit) 位，B(byte) 字节，W(word) 字，D(DWord) 双字。


5.连接仿真环境

  • 点击按钮

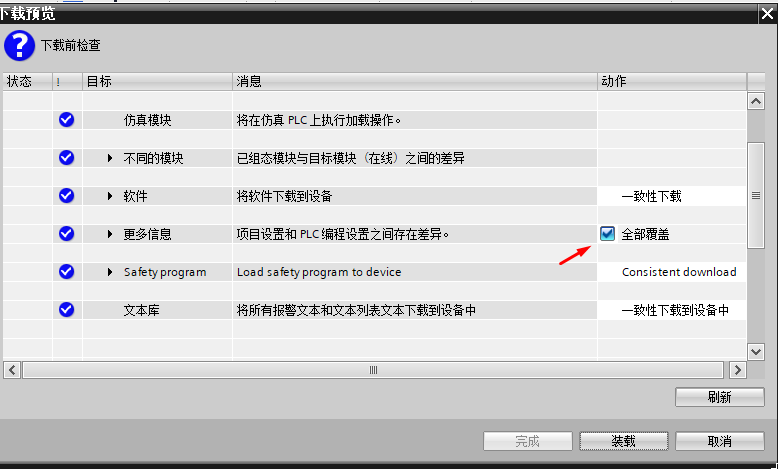

  • 单选全部覆盖

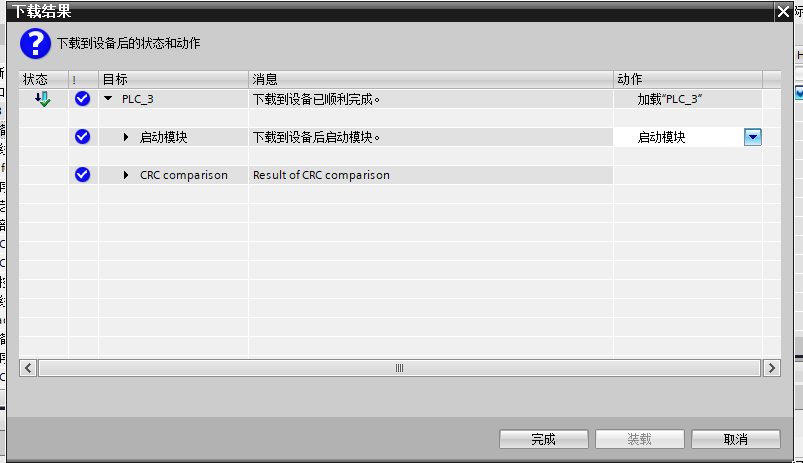

  • 下拉框切换到启动模块

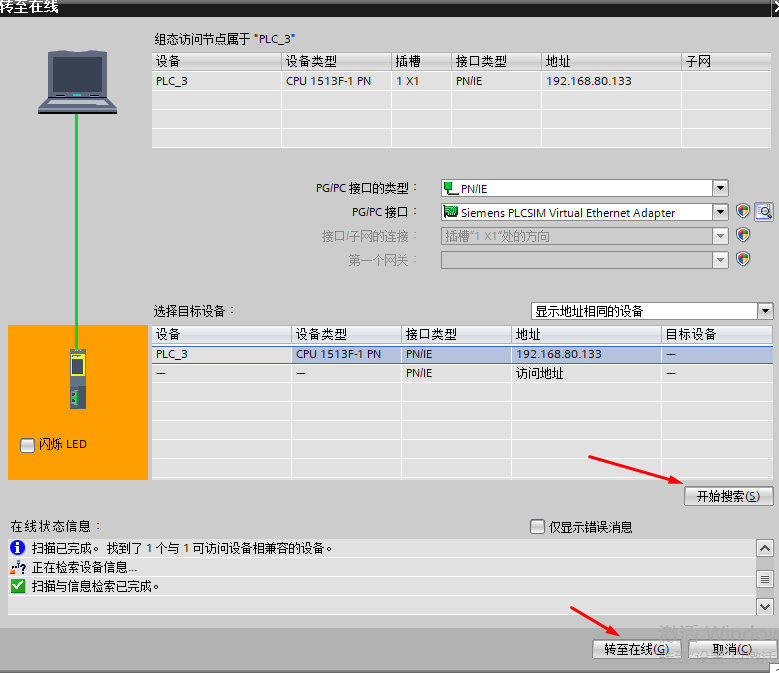

  • 点击转至在线


  • 开始搜索


  • 连接成功


  • 监控
    点击按纽开启监控

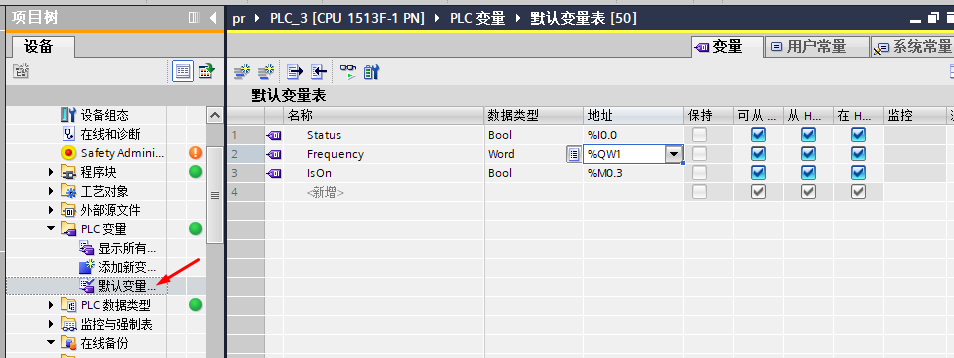

6.添加plc变量


注意：添加完点击工具栏的下载到设备

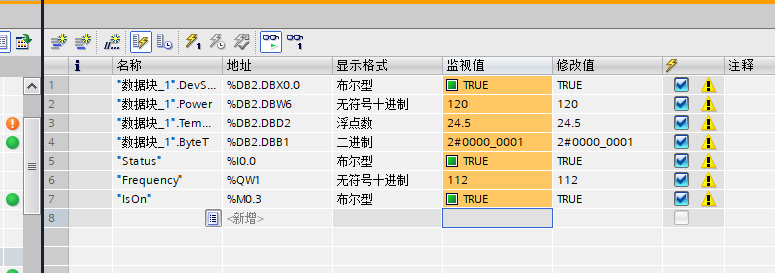

  • 在监控表添加数据监控
